Cómo poder Desdoblar El Circuito C4 (Termo Eléctrico)

Cómo poder Desdoblar El Circuito C4 (Termo Eléctrico)

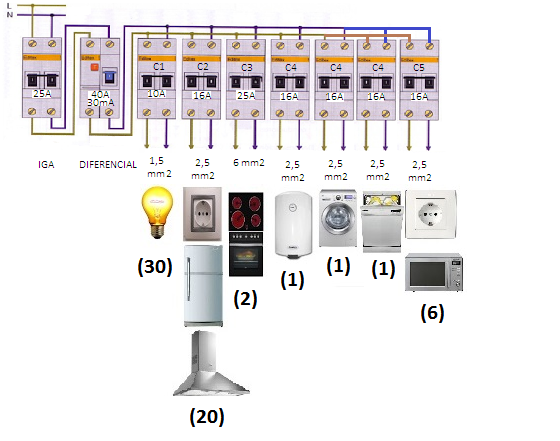

El poder desdoblar el circuito C4 significa separar el circuito de distribución interna que alimenta la lavadora, el lavavajillas y el termo eléctrico en tres circuitos independientes, cada uno con su propio interruptor automático de 16 amperios. Esto permite que cada electrodoméstico funcione de manera independiente y que no se afecten entre sí en caso de avería.

Desde aquí vamos a poder definir cómo armar todos los circuitos que son necesario para los equipos, o herramientas en el hogar;

Como Montar el circuito C4 sin desdoblar

El poder Montar el circuito c4 sin de dolor hace el uso de un Magnetotérmico, de 20 amperios y establece 4 mm para el circuito c4 esto puede llevar en los tres cables de hasta la caja de conexiones donde dividirán tres salidas de 2,5 mm para Los enchufes de la lavadora, el termo eléctrico y la lavavajillas.

Esta opción es la más habitual, pero tiene el inconveniente de que se necesita poner un fusible o interruptor automático de 16 amperios en cada enchufe para proteger los electrodomésticos. Además, si hay una avería en uno de los aparatos, puede afectar al funcionamiento de los otros dos.

Como se debe de desdoblar el circuito C4

Esto permite que cada electrodoméstico funcione de manera independiente y que no se afecten entre sí en caso de avería.Para el desdoblamiento de servicios c4 no debe de suponerse por el paso a la electrificación ni puedes llegar de la necesidad de un diferencial un poco adicional.

Para desdoblar el circuito C4, se necesitan los siguientes materiales:

• Tres interruptores automáticos de 16 amperios para el cuadro eléctrico general.
• Cables de 2,5 milímetros de sección y de colores azul, marrón y amarillo/verde para cada circuito.
• Enchufes con toma de tierra para cada electrodoméstico.

Los pasos para desdoblar el circuito C4 son los siguientes:

• Apagar la corriente eléctrica en el cuadro general.
• Instalar los tres interruptores automáticos de 16 amperios en el cuadro general, uno para cada circuito.
• Llevar tres cables de 2,5 milímetros desde el cuadro general hasta la caja de conexiones, uno para cada circuito. El cable azul corresponde al neutro, el marrón a la fase y el amarillo/verde a la tierra o protección.
• Conectar los cables en la caja de conexiones con regletas o clemas, respetando los colores y las polaridades.
• Llevar un cable de 2,5 milímetros desde la caja de conexiones hasta cada enchufe, respetando los colores y las polaridades.
• Conectar los cables en los enchufes con toma de tierra, respetando los colores y las polaridades.
• Comprobar que no hay cortocircuitos ni fugas a tierra con un polímetro o un comprobador de tensión.
• Encender la corriente eléctrica en el cuadro general y verificar el funcionamiento correcto de cada electrodoméstico.

El paso a paso de las instalaciones para un circuito termoeléctrico

Los pasos para instalar un circuito para el termo eléctrico son los siguientes:

• Escoger el lugar más adecuado para colocar el termo, atendiendo a la normativa y a la proximidad de una toma de agua y un enchufe con toma de tierra.
• Cerrar la llave de paso del agua que conecta con el lugar elegido o la llave de corte general si no hay llaves segmentadas.
• Cuelga el termo en la pared, usando un taladro, un nivel, tornillos y tacos. Conecta el agua al termo, usando manguitos electrolíticos, una válvula de seguridad, latiguillos reforzados, un mezclador termostático y una válvula reductora de presión. Usa cinta o hilo de teflón para garantizar la estanqueidad de las roscas.
• Llena el termo y comprueba la instalación, abriendo la llave de paso y dejando que salga agua por los grifos hasta que no haya burbujas de aire. Verifica que no haya fugas ni cortocircuitos.
• Purga el circuito, abriendo la válvula de seguridad hasta que salga un chorro continuo de agua. Cierra la válvula y enchufa el termo a la corriente eléctrica.

Pasos para poder instalar el circuito eléctrico para la lavadora y lavavajillas

• La opción más aconsejable es montarlo de forma individual, con un magnetotérmico de 16A para cada aparato.
• Debes llevar el cable 2,5 mm del cuadro general hasta la caja de conexión y desde allí enchufar a cada uno de ellos.
• Al conectar el tubo de entrada con el agua de grifo fileteador y a la toma de la levadura también tienes que conectar los tubos de salida al agua de desagüe.
• Luego hacer lo mismo con el lavavajillas, conectando los tubos de entrada y salida de agua a las tomas correspondientes.
• Ya con esto enchufar los aparatos a los enchufes que has instalado y comprobar que funcionan correctamente.

Para instalar el circuito eléctrico para el lavavajillas, puedes seguir estos pasos:

• Si quieres montar el circuito C4 de forma individual, debes llevar un cable de 2,5 milímetros desde el cuadro general hasta la caja de conexiones, y desde allí hasta el enchufe para el lavavajillas. El circuito debe tener fase, neutro y tierra.
• Debes conectar el tubo de entrada de agua a un grifo fileteado y a la toma A (agua) del lavavajillas. También debes conectar el tubo de salida de agua al desagüe.
• Al introducir los cables eléctricos de la parte trasera a la caja eléctrica de lavavajillas tiene que conectar el cable negro caliente o si no hacer que los cables negros salgan de lavavajillas esto usando un conector torsión eléctrico también debe de conectar el cable blanco a los cables que salen de lavavajillas con un conector de torsión.
• Debes enchufar el lavavajillas al enchufe que has instalado y comprobar que funciona correctamente.
