INCREIBLE GUIA PARA PODER LEER ESQUEMAS ELECTRICOS

GUIA PARA PODER LEER ESQUEMAS ELECTRICOS

Los esquemas eléctricos están hechos para diseñar, construir y poder solucionar los problemas eléctricos poder comprender fácilmente todos los esquemas  cuando se obtiene un problema de circuito es muy fácil de comprender y de aprender está diseñado para poder darle entender a los que son principiantes el poder reconocer los símbolos esquemáticos básicos.

Esta guía es excelente para los principiantes el poder complementar el hecho de aprender a leer los esquemas eléctricos se tiene que entender la simbología de los esquemas eléctricos que son los fundamentales.

Los símbolos esquemáticos eléctricos

Algunos que se van a nombrar en esta parte principal de las definiciones solo también los estándares que se pueden obtener por los componentes de los esquemas eléctricos:

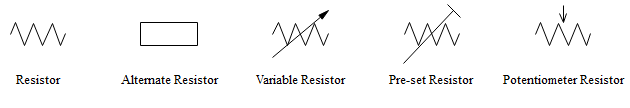

  1. La resistencia son los componentes función que son fundamentales para los esquemas eléctricos esto por lo general puede ser presentado por las líneas zig-zag Estos dos términos pueden extenderse hacia afuera pero también tiene la utilidad de ser un símbolo que es rectángulo alternativo en uno de los dibujos.

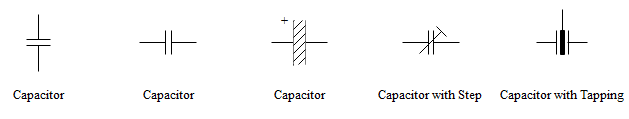

  1. Los condensadores pueden tener dos tipos de uso: puede ser un dispositivo de almacenamiento de energía y también puede conectarse al resto del circuito.

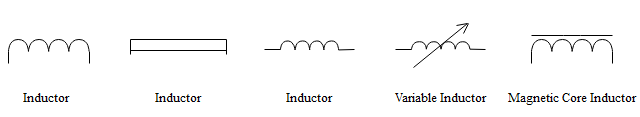

3.Para los inductores por lo general pueden ser representados por la serie de protuberancias curvas o también puede ser por varias bobinas en bucle.

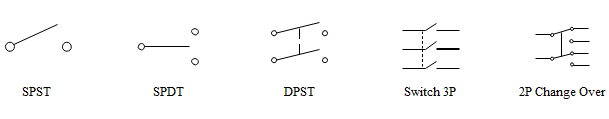

  1. Los Interruptores: El Polo o cómo se puede decir tiro simple es un interruptor más básico tiene dos tipos de línea que están conectadas por medio de la representación del actuador este tipo de interruptores son más de un tiro que puede ser agregado a más puntas de aterrizaje para el actuador.

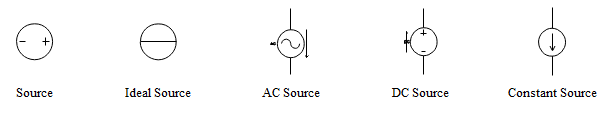

  1. Este tipo de fuentes de energía son principalmente dadas por dos tipos de fuentes una de voltaje de (CC O CA), que son representadas por la Fuente estos estas Fuentes son suministradas por la corriente continua CC o la corriente alterna CA.

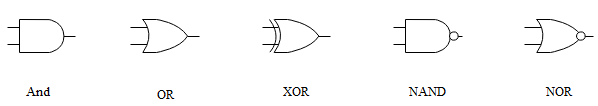

  1. Las puertas que son lógicas digitales tienen las funciones de los símbolos esquemáticos únicos como puede ser (AND, OR y XOR)  que se puede agregar a una burbuja mediante la salida niega la función y así poder obtener la ( NAND y NOR).

Hay distintos tipos de símbolos esquemáticos sin lugar a duda puedes poder tener distintas listas Pero para ser un principiante es importante poder recargar estas que son suficientes para hacer algo básico en una lectura esquemática.

Los nombres y valores de los símbolos esquemáticos

 los símbolos de cada uno de los componentes de los que más eléctricos tienen un nombre y un valor que son únicos para poder identificar lo que puede representar cada uno de ellos tiene que ver una combinación de una o dos letras en algún momento un número, cada nombre puede determinar el tipo del componente además que los nombres de componente es un esquema eléctrico que tiene que ser único si puedes tener más de una representación de resistencia en un esquema eléctrico puedes asignar los nombres ( R1, R2, R3, entre otros).

Los valores tiene la definición de poder ayudar la representación de los componentes quiere decir que los componentes esquemáticos son como la resistencia, los condensadores e interruptores los valores nos dicen Cuántos ohmios o faradios puedes tener pero al mismo tiempo para los circuitos integrados el valor tiene el nombre del chip.

Cuáles son los reconocimientos de conexiones y las líneas esquemas eléctricos

Para que puedas comprender la representación de los símbolos y componentes es un estado principal en la lectura de los esquemas eléctricos tienes que poder identificar las conexiones de los símbolos entre sí Y cómo poder descubrir sus conexiones.

  • Para las redes las niñas que se van a mostrar se pueden conectar con los componentes entre sí.
  • Unión  de cables Se pueden dividir en dos o más direcciones creando si una Unión significativa para los que enseñan los cables que pasan pero no se conectan.
  • Eso no puede mostrar que los cables que se llegan a cruzar en esta Unión también pueden estar conectados.

Descargue aquí:

GUIA DE ESQUEMAS ELECTRICOS
