LA DESIGNACIÓN POR LOS CABLES ELÉCTRICOS DE UNA MEDIA TENSIÓN

Hola a todos nuestros amigos y compañeros de EDUCATEAQUI.ONLINE, hoy tendremos un tema muy interesante que no todo el mundo indaga, pero es necesario poder tener más conocimiento de este tipo de material ya que son demasiados delicados y necesarios.

para los cables de media tensión también puede mostrar una nomenclatura muy específica, con estos cables puede ser diseñada, fabricada y hasta pueden ensayar de acuerdo a lo que son las normas internacionales de (HD 620 y IEC 60502 -2).

Para la designación de esta fórmula son llegadas a ser formada por números y letras, para cada uno tiene un significado, con ese tipo de codificación se puede identificar las características univocas de los cables, Como por ejemplo se lleva a ver el material del que está fabricado o de la tensión nominal.

LOS CABLES QUE SON DE MEDIA TENSIÓN

Le vamos a indicar unos ejemplos de lo que puede significar la nomenclatura que pueda parecer la cobertura de los cables de una media tensión;

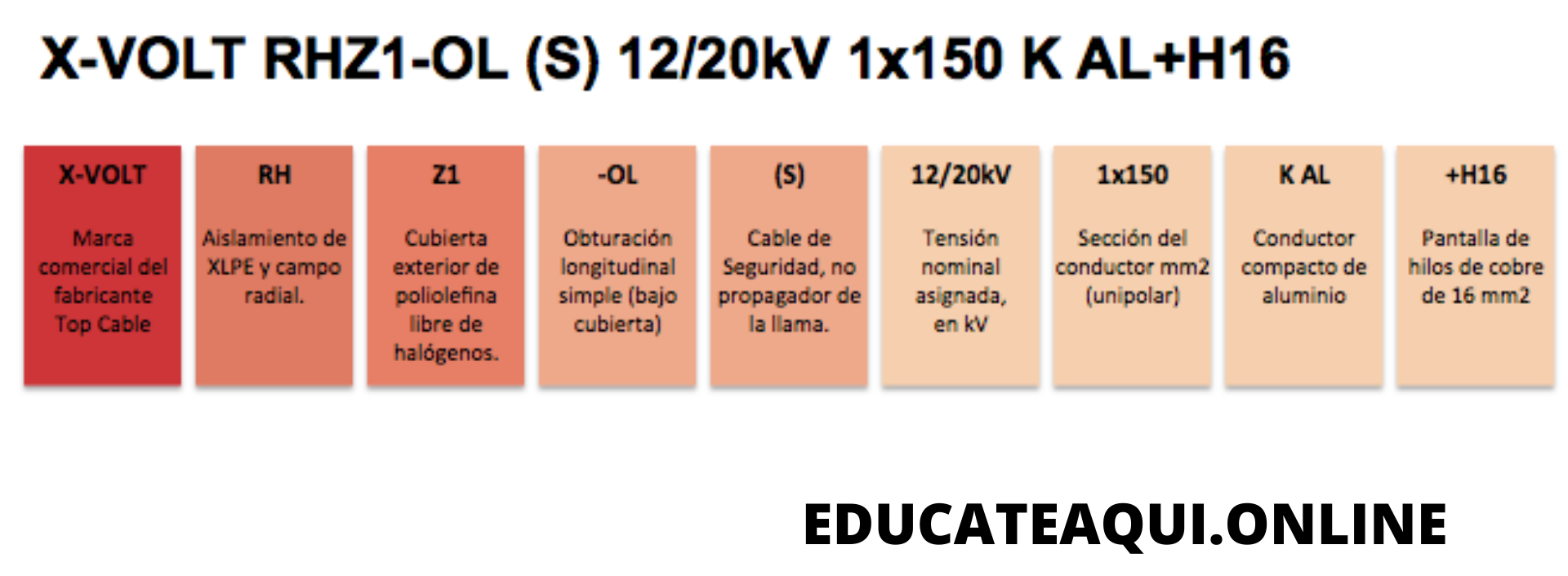

EJEMPLO PARA LOS (CABLES RHZ1)

  • X_VOLT: Este tipo de cable puede llegar una designación que puede comenzar con el nombre comercial, pero en su caso el X VOLT puede llegar a ser una gama de los cables de media y alta tensión en un top de cable.
  • RH:  con este tipo de letra se puede referencia a lo que son recubrimientos de los cables, Esto sí desde el conductor yendo hacia afuera punto en su caso su aislamiento de XLPE lleva a un campo, tratando de aplicar el triple de extrusión junto a las capas de constructoras que son internas y externas.
  • Z1: Sus cubiertas pueden llegar a un exterior de poliolefina y esté libre por los halógenos.
  • OL: La obturación de las longitudinal es simple por las bajas cubiertas.
  • (S): Con los cables de seguridad, no llega a propagador de las llamadas.
  • 12/20 kV: La tensión nominal en el kV.
  • 1×150: Su selección por el conductor, en los mm2 en su caso se vería por los tratos de los cables.
  • K AL: El conductor de los compactado son de aluminio rígido de clase 2.
  • +H16: La pantalla de los concentrados por el hilo de cobre en (16mm2 en selección).
  • IEC 60502: Las normas de las referencias de cables.
  • AENOR: Por su marca de indicación en el producto se ve identificado.
  • 140422: Se puede llegar a ver la fecha de fabricación, por su caso, que es el (22 de abril de 2014).
  • 787:  es su marcador que está metro a metro, se puede indicar por en este caso, podría estar en el metro de la bobina 787, destacando que es muy importante poder controlar el STOCK que está restando las bobinas.

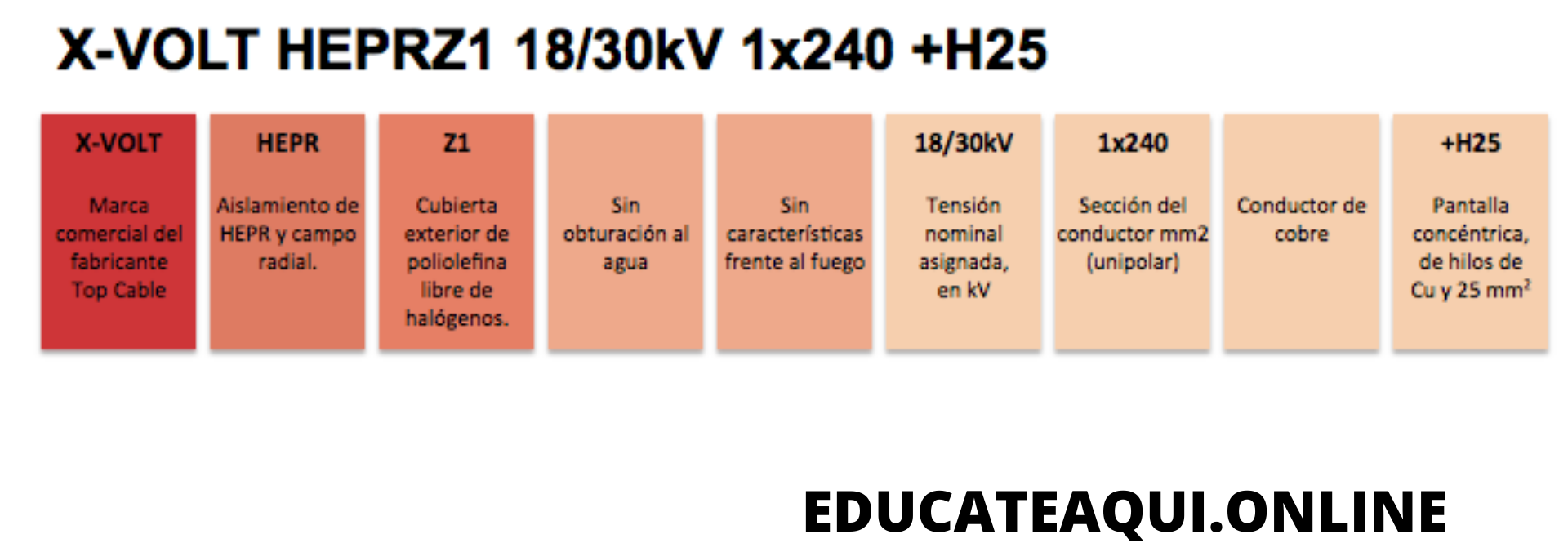

EJEMPLOS PARA LOS (CABLES HEPRZ1)

  • X-VOLT: En su marca comercial se puede ver los cables de media tensión de los “TOP CABLE”.
  • HEPR: Por su aislamiento de los HEPR y hasta los campos radicales.
  • Z1: Por su cubierta exterior es de poliolefina con libre de halógenos.

Para este tipo de cables que NO tendrían algún tipo de obstrucción por el agua, no llegaría por lo indicado, eso quiere decir que tampoco tendría algún tipo de característica en especial al estar de frente al fuego, que no indicaría por los (S ni AS).

  • 18/30 kV: La tensión nominal en el kV.
  • 1×240: En este tipo de selección el conductor está en mm2, para su caso se podría ver como se trata los cables unipolares.
  • Cu: Para los conductores que son de cobre.
  • +H25: Para las pantallas de los concéntricas de los hilos de cobre en (25 mm2 de la sección).

Para finalizar un marcaje puede ser correcto para que llegue a garantizar la calidad, y así identificar correctamente al que es fabricante de los cables y las características que llegan a ser técnicas por el producto y llegue a ser certificada.
